TERMOSTATLAR

BSTW II Emniyet Sıcaklık Monitörü ve BTB II BSTB II Sınırlayıcı 25 A Arıza Emniyeti

BSTW II sıcaklık monitörleri ve BTB II/BSTB II sıcaklık sınırlayıcıları, Ex e sertifikalı polyester muhafazalarda AÇIK/KAPALI termostatlardır. Geleneksel güç kablolarının kullanımına ek olarak, BSTW II ve BTB II/BSTW II, muhafaza terminallerinde kendi kendini sınırlayan BARTEC ısıtma devrelerinin doğrudan bağlantısı için onaylanmıştır. Termal güvenliğin doğrulanması ve herhangi bir üçüncü taraf otorite tarafından daha fazla onay gerekli değildir. Müşteriye sağladığı fayda açıktır. Doğrudan bağlanan herhangi bir kendi kendini sınırlayan ısıtma devresi, bağlantı kutusu sayısını ve kurulum maliyetini önemli ölçüde azaltır. BSTW II ve BTB II/BSTB II, ortam sıcaklıklarının yanı sıra farklı yüzey sıcaklıklarını da izler. EN 60079-30-1'e uygun olarak, BTB II ve BSTB II arıza emniyetli sıcaklık sınırlayıcıları, önceden ayarlanmış sınır sıcaklığına ulaşıldığında kapanacak ve kapalı kalacak şekilde tasarlanmıştır. Yeniden başlatma kilidi, doğrudan cihazda manuel olarak sıfırlamayı gerektirir.

Uygulama Alanları:

• Endüstriyel fırınlar
• Isıtma sistemleri
• Plastik işleme makineleri
• Gıda işleme ekipmanları
• Kimyasal prosesler
• Laboratuvar ekipmanları
• Enerji santralleri
• HVAC sistemleri
• Ekstruder Isıtma
• Sıcak pres uygulamaları

İŞLEV

Sensördeki sıcaklıktaki herhangi bir değişiklik, sıvı dolu ölçüm sistemindeki hacimde bir değişikliğe neden olur ve bu da bir iletim mekanizmasına bağlı olan diyafram membranının hareket etmesine neden olur ve bu da bir mikro anahtarı açar. Sensör sıcaklığı ayarlanan değeri aşarsa, 1 ve 2 numaralı kontaklar sürekli açık kalır. BTB II/BSTB II'deki kontaklar, manuel bir müdahale olana kadar sürekli açık kalır.

ÖZELLİKLER

• BARTEC'in soğuk uygulama teknolojisi sayesinde kendi kendini sınırlayan ısıtma bantlarının doğrudan bağlanması kablolama ve malzeme ihtiyacını azaltır
• 400 V'a kadar anahtarlama voltajı ve EKL ısıtma devrelerinin gelişmiş çalışması için standart olarak 2 M20 x 1,5 delik
• Çok soğuk koşullarda bile güvenilir çalışma için -45 °C veya -55 °C güvenlik kesme sıcaklığı
• Dünya çapında kısıtlama olmaksızın tüm standart varyantlar için minimum çalışma sıcaklığı -55 °C
• Şalter ek parçasına bağlı olarak -20 °C ile +500 °C arasında geniş düzenleme aralığı

BSTW II

Arıza emniyetli güvenlik sıcaklık monitörü.

• İşlem sırasında sıcaklığı korumak için düşen kalibrasyon
• Sıcaklık ayar noktası değerini aştığında veya altına düştüğünde otomatik olarak açılır ve kapanır

BTB II

Arıza emniyetli sıcaklık sınırlayıcı.

• İşlem sırasında sıcaklığı sınırlamak için artan kalibrasyon
• Kapanır ve sınır sıcaklıklarına ulaşıldığında kapalı kalır

BSTB II

Arıza emniyetli güvenlik sıcaklık sınırlayıcısı.

• BSTB II, BTB II sıcaklık sınırlayıcısıyla aynı şekilde çalışır, burada ayar aralığı T3 ve T4 sıcaklık sınıflarına göre 0 °C ila 130 °C veya 130 °C ila 190 °C ile sınırlıdır.

ELTC 05 Don Kontrolü

Elektronik sıcaklık kontrolörü ELTC 05-Frostcontrol, uzaktan sensörlü ortam termostatı ve yüzey termostatı olarak kullanılmak üzere tasarlanmıştır. Güç girişi için kablo rakorları ve terminalleri sağlanmıştır. Ünite, duvara montaj için gri kapaklı, hava koşullarına dayanıklı plastik bir muhafaza içinde tedarik edilir. Kontrolör, dış mekanlarda kullanıldığında doğrudan güneş ışığından korunmalıdır. Ortam sıcaklığı kontrolörü olarak kullanılması durumunda, sensör manşonunun M12 rakoru içinde sabitlenmesini sağlamak için sensör kablosu kısaltılır. Manşon yaklaşık 15 mm çıkıntı yapmalıdır.

Avantajları:

• Hava koşullarına dayanıklı
• Sabit anahtarlama ayar noktası

Uygulama:

• Donma koruması için ısı izleme
• Ortam ve yüzey termostatı olarak kullanılabilir
• Dirençli ısıtma hatları ve kendi kendini düzenleyen ısıtma kabloları için uygundur

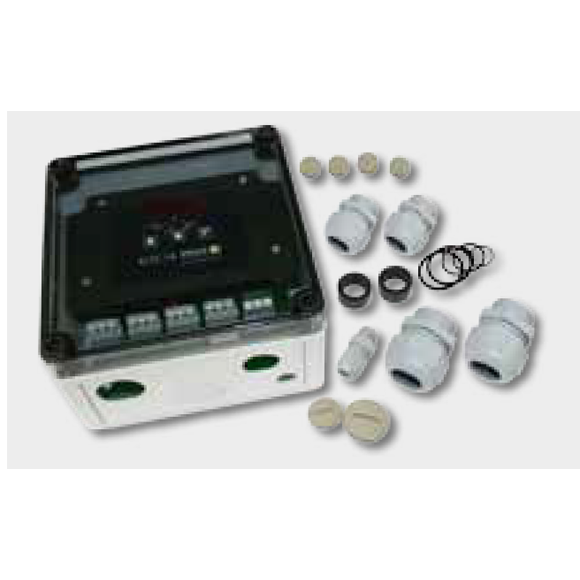

 ELTC 14

ELTC-14, duvara montaj için dijital göstergeli elektronik bir sıcaklık kontrol cihazıdır. Sıcaklık bir Pt100 sensörü ile ölçülür, mikrodenetleyici tarafından işlenir ve görüntülenir. Gerçek ve önceden ayarlanmış değerler değerlendirildikten sonra, konfigürasyona bağlı olarak uygun çıkış röleleri anahtarlanır. Güç bağlantısı için kablo rakorları ve terminalleri sağlanmıştır. Ünite, şeffaf kapaklı, hava koşullarına dayanıklı plastik bir muhafaza içinde tedarik edilir.

Avantajları:

• -25 °C'ye kadar çalışabilen LED ekran
• Programlanabilir 0 °C ila +390 °C
• Hibrid röle ile 20 A dirençli yükü anahtarlamak için
• Sinyal kontağı (alarm veya serbest bırakma kontağı olarak çalışacak şekilde yapılandırılabilir, potansiyelsiz
• 2 veya 3 telli Pt100 için uygundur
• 2 adede kadar ısıtma kablosunun bağlantısı için
• Çalışma voltajı: 90 - 260 VAC / 50/60 Hz

Uygulama:

• Endüstriyel uygulamalar
• Mekanik, elektrik ve sıhhi tesisat (MEP)

ELTC-21

ELTC-21, silindir şapka rayı montajı için dijital göstergeli elektronik bir sıcaklık kontrol cihazıdır. Sıcaklık bir Pt100 sensörü ile ölçülür, mikrodenetleyici tarafından işlenir ve görüntülenir. Gerçek ve önceden ayarlanmış değerler değerlendirildikten sonra, konfigürasyona bağlı olarak uygun çıkış röleleri anahtarlanır.

Avantajları:

• –25 °C'ye kadar çalışabilen LED ekran
• Programlanabilir -50 °C ila +400 °C
• 16 A dirençli yükü değiştirmek için
• Alarm kontağı
• 2 veya 3 telli Pt100

Uygulama:

• Endüstriyel uygulamalar
• Mekanik, elektrik ve sıhhi tesisat (MEP)

 ELTC-22

ELTC-22, standart ray montajı için dijital göstergeli bir elektronik sıcaklık kontrol cihazıdır. Sıcaklık bir Pt100 sensörü ile ölçülür, mikrodenetleyici tarafından işlenir ve görüntülenir. Gerçek ve önceden ayarlanmış değerler değerlendirildikten sonra, konfigürasyona bağlı olarak uygun çıkış röleleri anahtarlanır.

Avantajları:

• –25 °C'ye kadar çalışabilen LED ekran
• Programlanabilir -50 °C ila +400 °C
• 16 A ohm yükü değiştirmek için
• Alarm kontağı
• 2 veya 3 telli Pt100

Uygulama:

• Endüstriyel uygulamalar
• Mekanik, elektrik ve sıhhi tesisat (MEP)

ELTC Tipi Elektronik Sıcaklık Kontrol Cihazı

ELTC tipi elektronik sıcaklık kontrol cihazı, duvara montaj için dijital ekranlı bir kontrol cihazıdır. Pt100 sıcaklık izleyiciyle ölçülen sıcaklık, bir mikro denetleyici tarafından işlenir ve görüntülenir. Gerçek ve set değeri karşılaştırıldıktan sonra çıkış rölesi konfigürasyona göre anahtarlanır. Elektrik bağlantısı için kablo rakorları ve terminaller monte edilmiştir. Cihaz, şeffaf muhafaza kapağına sahip, sıçramaya dayanıklı plastik bir muhafaza içinde teslim edilir ve aksesuarlar içerir.

Uygulama Alanları:

• Boru hatları ve tankların donmaya karşı korunması
• Isıtma kablolarının kontrolü
• Soğuk oda ısıtma
• Zemin ısıtma
• Endüstriyel proses ısıtma
• HVAC sistemleri
• Ekstruder Isıtma
• Sıcak pres uygulamaları
• Petrol ve gaz boru hatları
• Kimyasal tesisler
• Enerji santralleri
• Demiryolu buz çözme sistemleri
• Havaalanı pist buz çözme sistemleri
• Köprü ve yol buz çözme sistemleri
• Endüstriyel fırınlar ve kurutucular
• Gıda işleme
• İlaç üretimi
• Metal işleme
• Otomotiv endüstrisi
• Havacılık ve uzay endüstrisi
• Nükleer enerji tesisleri

ELTC-15, Dijital Ekranlı ve Rampa Modu

ELTC-15, dijital ekranlı ve rampa modu işlevselliğine sahip bir elektronik sıcaklık kontrol cihazıdır. 2 veya 3 telli Pt100 girişini veya K tipi termokuplları destekler. Gerçek ve önceden ayarlanmış değerler değerlendirildikten sonra, konfigürasyona bağlı olarak uygun çıkış röleleri açılır. Güç bağlantısı için kablo rakorları ve terminaller sağlanmıştır. Ünite, şeffaf kapaklı, hava koşullarına dayanıklı plastik bir muhafaza içinde sağlanır.

Uygulama Alanları:

• Boru hatları ve tankların donmaya karşı korunması.
• Isıtma kablolarının kontrolü.
• Soğuk oda ısıtma.
• Zemin ısıtma.
• Endüstriyel proses ısıtma.
• HVAC sistemleri.
• Ekstruder Isıtma.
• Sıcak pres uygulamaları.
• Petrol ve gaz boru hatları.
• Kimyasal tesisler.
• Enerji santralleri.
• Demiryolu buz çözme sistemleri.
• Havaalanı pist buz çözme sistemleri.
• Köprü ve yol buz çözme sistemleri.
• Endüstriyel fırınlar ve kurutucular.
• Gıda işleme.
• İlaç üretimi.
• Metal işleme.
• Otomotiv endüstrisi.
• Havacılık ve uzay endüstrisi.
• Nükleer enerji tesisleri.
• Yüksek sıcaklık uygulamaları.
• Tehlikeli alan uygulamaları.

Ex-Box REG/DIS

REG/DIS Ex-box, elektronik sıcaklık kaydı ve elektrikli iz ısıtmanın sıcaklık kontrolü için kullanılır ve potansiyel olarak patlayıcı atmosferlerin yanı sıra binaların içinde veya dışında kurulum için uygundur. Programlama ve çalıştırma için ekranlı entegre kontrol paneli veya entegre veri yolu arayüzü kullanılabilir. Ex kutusunun arayüzü, REG/DIS Ex kutusunun karşılık gelen ısıtma devrelerinde yerel olarak merkezi olmayan kullanımıyla eş zamanlı olarak ölçüm kontrol istasyonunda merkezi değerlendirme ve parametrelendirme yapılmasına olanak tanır.

Uygulama Alanları:

• Potansiyel olarak patlayıcı alanlar
• Enerji santralleri
• Kimyasal endüstri
• Petrokimya endüstrisi
• Petrol ve gaz endüstrisi
• İlaç endüstrisi
• Plastik endüstrisi
• Kanalizasyon arıtma tesisleri

Avantajları:

• duvara montaj
• Sağlam gövde IP 65
• Ex alanlarda çalıştırma
• Yetkisiz ayar noktası değişikliklerine karşı yüksek düzeyde koruma
• Alarm mesajları aracılığıyla artırılmış güvenlik
• Isıtma devresi izleme
• Ekran

Onaylar:

• II 2G Ex ib IIC T4
• II 2D Ex tD A21 IP65 T100°C
• IBExU04ATEX1165X

Ex-Box REG/LED

Ex-Box REG/LED: En son Ex koruma direktifleri 94/9/CE (ATEX 95) ile uyumlu olan bu elektronik sıcaklık kontrol cihazı, özellikle tehlikeli alanlarda kullanılmak üzere tasarlanmış ve geliştirilmiştir. Programlama ve çalıştırma, harici Ex-Control manuel kontrolü aracılığıyla yapılır. Ex kutusunun arayüzü, Ex kutusunun karşılık gelen ısıtma devrelerinde yerel olarak merkezi olmayan kullanımıyla eş zamanlı olarak ölçüm kontrol istasyonunda merkezi değerlendirme ve parametrelendirme yapılmasına olanak tanır.

Uygulama Alanları:

• Potansiyel olarak patlayıcı alanlar
• Enerji santralleri
• Kimyasal endüstri
• Petrokimya endüstrisi
• Petrol ve gaz endüstrisi
• İlaç endüstrisi
• Plastik endüstrisi
• Kanalizasyon arıtma tesisleri

Avantajları:

• duvara montaj
• Sağlam gövde IP 65
• Ex alanlarda çalıştırma
• Alarm mesajları aracılığıyla artırılmış güvenlik
• Isıtma devresi izleme
• Ex-Control el tipi işletim cihazı

Onaylar:

• II 2G Ex ib IIC T4
• II 2D Ex tD A21 IP65 T100°C
• IBExU04ATEX1165X

Ex-box LIM/LED

LIM/LED Ex-box, aşırı sıcaklık durumunda bağlı elektrikli hat ısıtmasını kalıcı etkiyle kapatmak için kullanılan bir elektronik sınırlayıcıdır ve potansiyel olarak patlayıcı atmosferlerin yanı sıra binaların içinde veya dışında kurulum için uygundur. Cihaz kapağında bir LED ile donatılmıştır. Programlama ve çalıştırma için (isteğe bağlı) Ex-Control el kumanda cihazı veya entegre veri yolu arayüzü kullanılabilir. Ex kutusunun arayüzü, Ex kutusunun karşılık gelen ısıtma devrelerinde yerel olarak merkezi olmayan kullanımıyla eş zamanlı olarak ölçüm kontrol istasyonunda merkezi değerlendirme ve parametrelendirme yapılmasına olanak tanır.

Uygulama Alanları:

• Potansiyel olarak patlayıcı alanlar
• Enerji santralleri
• Kimyasal endüstri
• Petrokimya endüstrisi
• Petrol ve gaz endüstrisi
• İlaç endüstrisi
• Plastik endüstrisi
• Kanalizasyon arıtma tesisleri

Avantajları:

• Duvara montaj
• Sağlam gövde IP 65
• Ex alanlarda çalıştırma
• Alarm mesajları aracılığıyla artırılmış güvenlik
• Isıtma devresi izleme
• Ex-Control el tipi işletim cihazı

Onaylar:

• II 2G Ex ib IIC T4
• II 2D Ex tD A21 IP65 T100°C
• IBExU04ATEX1165X

Ex-Control

Ex-box REG/LED, LIM/LED'e bağlantı için kendinden emniyetli kontrol paneli. Ex kontrol paneli potansiyel olarak patlayıcı ortamlarda ek güvenlik sağlar. Kontrol paneli yalnızca parametrelendirme amacıyla yerleştirildiğinden, ayar noktalarında yetkisiz ayarlamalar yapılması önlenir. Ex-Kontrol paneli, REG/LED Ex-box ve LIM/LED Ex-box cihazlarının parametrelerini parametrelemek ve sorgulamak için kullanılır. Ex-Control bağlı cihazı algılar ve ilgili yazılımı otomatik olarak etkinleştirir. Ex-Control'ün kendi güç kaynağı yoktur. Bağlı cihazlar tarafından beslenir.

Arıza göstergesi:

• Sensör kısa devre
• Sensör kesimi
• Aşırı sıcaklık Pt100
• Düşük sıcaklık Pt100
• Dahili aşırı sıcaklık
• Harici veri yolu hatası
• Dahili veri yolu hatası
• Dahili donanım hatası
• Besleme voltajı hatası

Uygulamalar:

• Potansiyel olarak patlayıcı alanlar
• Enerji santralleri
• Kimyasal endüstri
• Petrokimya endüstrisi
• Petrol ve gaz endüstrisi
• İlaç endüstrisi
• Plastik endüstrisi
• Kanalizasyon arıtma tesisleri

Avantajları:

• Kendinden emniyetli kontrol paneli
• Kendi güç kaynağı yok
• Ex bölgede çalıştırma ve programlama

Onaylar:

• II (2) GD [Ex ib] IIC
• IBExU04ATEX1165X

Ex-TC-W Elektronik Sıcaklık Kontrol Cihazı

Elektronik sıcaklık kontrol cihazı Ex-TC, potansiyel olarak patlayıcı ortamlarda kullanılmak üzere geliştirilmiştir. Duvara montaj veya boru hatlarına sabitleme için farklı amaçlara yönelik farklı modeller sunuyoruz. Alarm röleli bir sıcaklık kontrol cihazı, Modbus protokollü RS 485 arayüzlü bir model veya alarm röleli bir kontrolör-sınırlayıcı kombinasyonu arasından seçim yapın. Cihaz yüksek nominal akımları anahtarlayabilir ve yuvarlak şekliyle optimum mekanik güvenlik sağlar. Kapak, geçmeli kilitle hızlı bir şekilde kapanarak kullanıldığı yerde taşınmasını kolaylaştırır. Tüm çeşitler, kendi kendini düzenleyen ısıtma kablolarımız (ELSR) ve dirençli ısıtma kablolarımız (ELK, ELP) ile kullanıma uygundur.

Uygulama Alanları:

• Potansiyel olarak patlayıcı alanlar
• Enerji santralleri
• Kimyasal endüstri
• Petrokimya endüstrisi
• Petrol ve gaz endüstrisi
• İlaç endüstrisi
• Plastik endüstrisi
• İşlem teknolojisi

Avantajları:

• Üç fonksiyon seçeneği
• Statik şarj yok
• Kapak hızlı bir şekilde kapatılabilir
• Çalışması kolay
• Yüksek mekanik güvenlik ve güvenilirlik
• Modüler tasarım
• Kolay kurulum ve kolay kullanım

Onaylar:

• II 2D Ex ib tb IIIC T85°C
• Db II 2G Ex eb ib mb IIC T6 Gb
• IBExU20ATEX1015X
• IECEx IBE 20.0002X
• UKEx CML 21UKEX3952X
